A seguir o diagrama elétrico do Jeep 42, e as conexões para os dois tipos de chaves de luz.. Chave Push-Pull até junho de 1944 e chave rotatória após junho de 1944. Os instrumentos do painel Velocímetro, Amperímetro, Termômetro, marcador de combustível e marcador de pressão do óleo foram restaurados pela TEC NAC aqui em São Paulo
|
|
Montagem - Parte 2 |
|

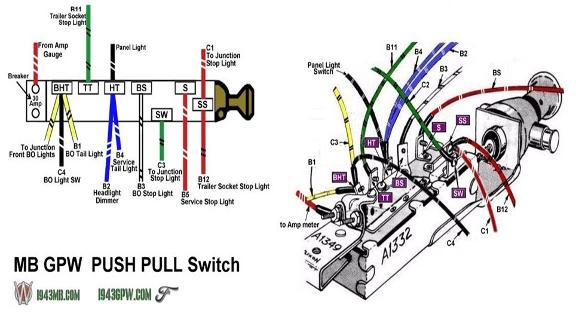

Acima o diagrama de conexões da chave Push Pull

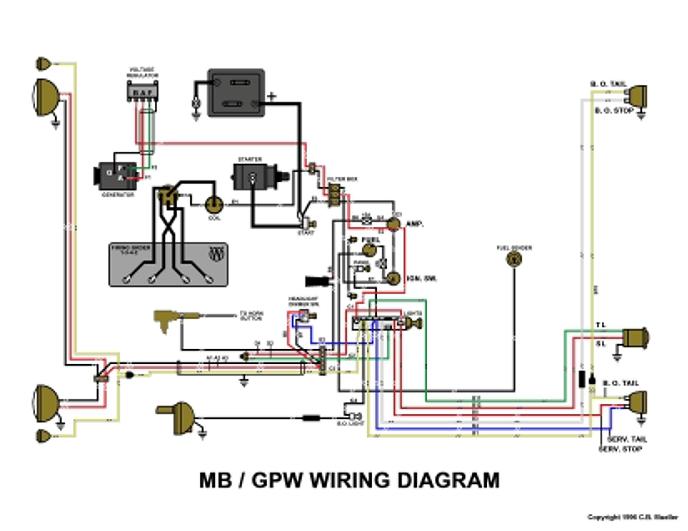

A esquerda esquema do chicote elétrico do Jeep 42 até Junho de 1944
|
|

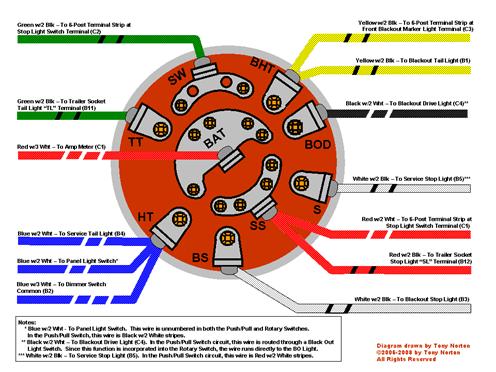

Acima o diagrama de conexões da chave Rotary |
|

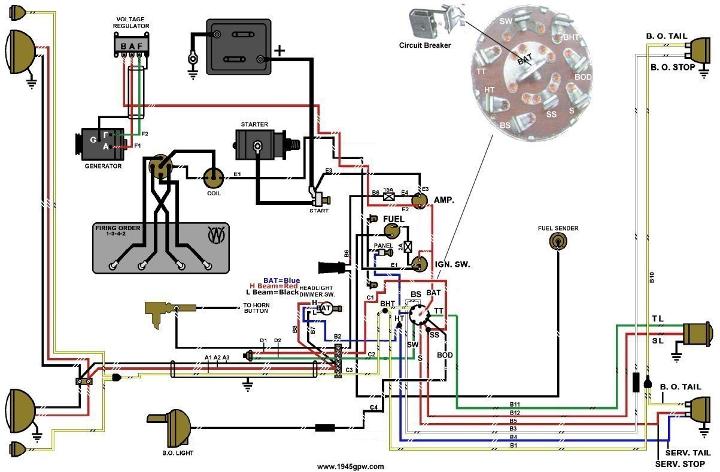

Esquema do chicote elétrico do Jeep 42 após Junho de 1944
|
|

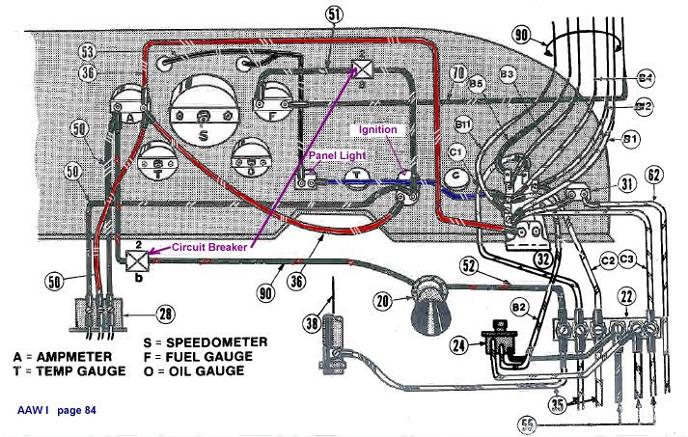

Detalhes das conexões com os instrumentos do painel |
|

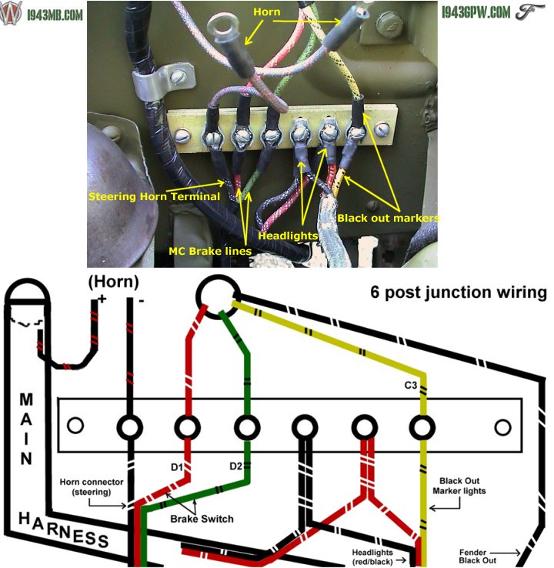

Detalhes das conexões principais do chicote para farol, lanternas, buzina e tomada do reboque. |
|

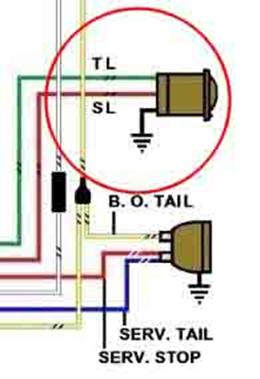

Detalhes das conexões da lanterna traseira e tomada do reboque. |
