Os Jeeps GPW e MB foram equipados com uma variedade de conjuntos de rádios durante a segunda guerra mundial. Para a instalação dos equipamentos era preciso instalar um conjunto de aterramentos e um filtro para evitar ruídos elétricos produzidos pelo gerador e distribuidor do jeep. Para alguns conjuntos de rádios era preciso instalar um gerador de 12 volts entre os bancos do motorista e passageiro, para a instalação deste equipamento era preciso furar o assoalho do jeep para permitir a passagem da correia acionada pela acionada pela caixa de transferência.
O manual de instalação de rádios TM 11-2715 publicado em 1944 pelo exercito norte americano detalha todos estes equipamentos de radio.
|
|
Jeep® é Marca Registrada da FCA _ Fiat-Chrysler Automobiles |
|

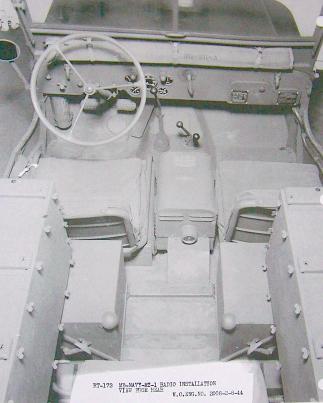

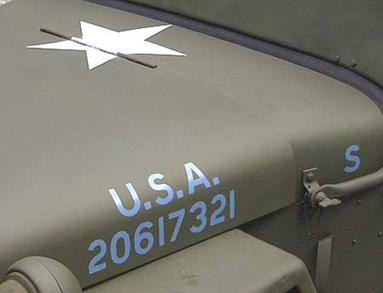

Identificação de jeep preparado para receber rádios |
|

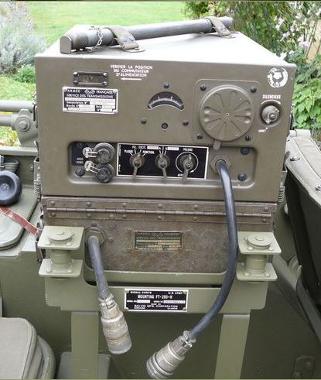

SCR-510 ou SCR-610, 6 ou 12 volts, 27-38,9Mhz Transmissor/Receptor BC 659 FR Antena AN-29-C Base de Antena MP-48 Suporte de antena MP-50 |
|

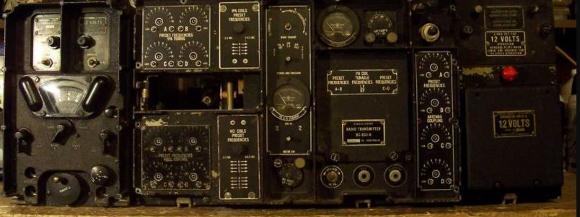

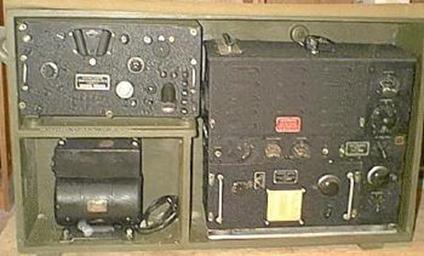

4 - AN/VRC-1 Radio set SCR-193, 12 volts - frequências de 1.5 a 6,2 Mhz - Transmissor BC191 e Receptor BC312 Gerador especial de 12 volts, instalado entre os bancos do motorista e passageiro Base de Antena MP-48 Suporte de antena MP-50

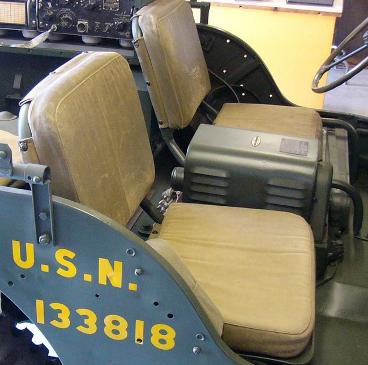

Abaixo a instalação do gerador de 12 volts e 55 Ampéres para o sistema de rádio. |
|

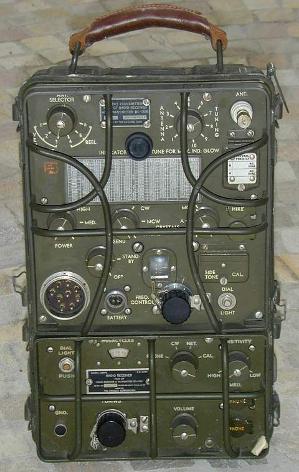

SCR-694, 6 ou 12 volts 3,8 a 6,5 Mhz Base de Antena MP-48 Suporte de antena MP-50
|
|

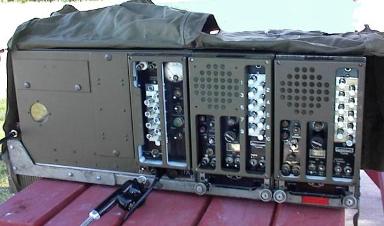

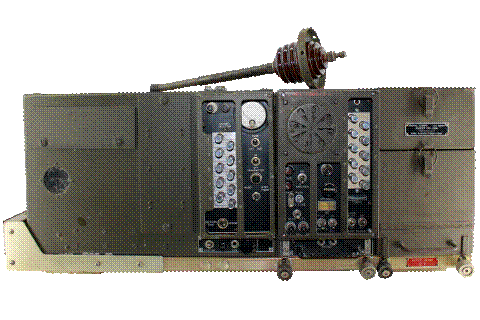

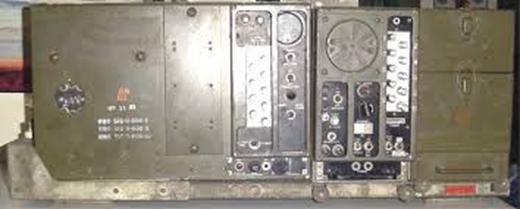

SCR-508 12 volts - Um Transmissor BC-604 e dois Receptores BC-603 |
|
SCR-528 12 volts - Um Transmissor BC-604 e um Receptores BC-603 |
|

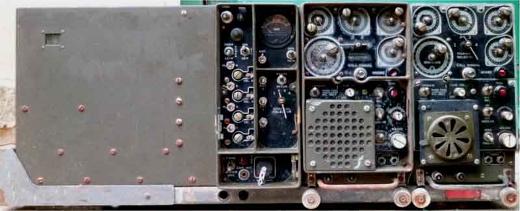

SCR-608 12 volts - Um Transmissor BC-684 e dois Receptores BC-683 |
|
SCR-628 12 volts - Um Transmissor BC-684 e um Receptor BC-683 |
|
SCR-828 12 volts - Um Transmissor BC-924 e um Receptor BC-923 |
|
SCR-808 12 volts - Um Transmissor BC-924 e dois Receptor BC-923 |
|
SCR-506-A 12 volts— Transmissor BC-653 e Receptor BC-652 2/4,5 Mhz, base de Antena MP-48 e suporte de antena MP-50 |
